Lieu d'origine:
Chine
Nom de marque:
Wincle
Certification:
MSDS, UN38.3, CE, CB, IEC 62619
Numéro de modèle:
Étoile 192
Description du produit

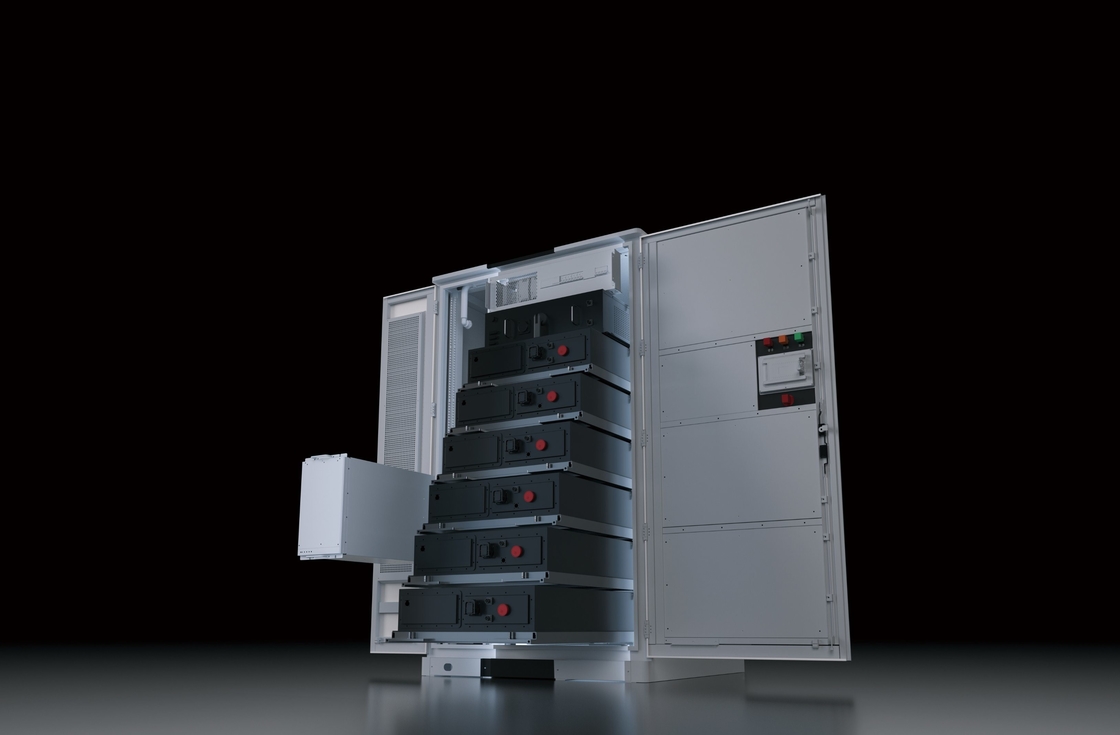

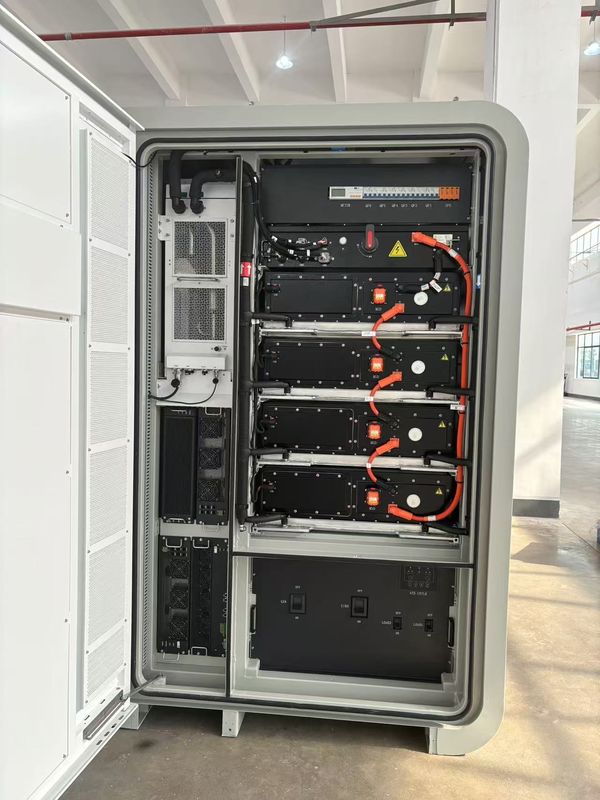

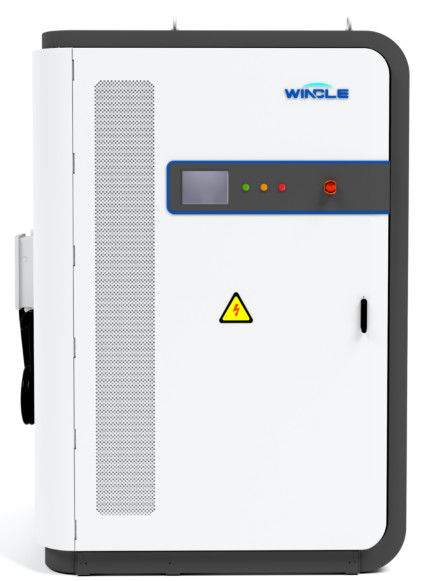

Tout en un système de stockage d'énergie de refroidissement liquide 96kwh
Paramètres des armoires extérieures de stockage d'énergie
| Catégorie | Nom | Paramètre | |||
| 1 | Paramètres du système | Énergie nominale (kWh) | 96.46 | 144.69 | 192.92 |
| 2 | Puissance nominale (kW) | 60 | |||
| 3 | Niveau de protection | Pour la protection contre la corrosion | |||
| 4 | Énergie auxiliaire | Autopropulsé/alimenté à l'extérieur | |||
| 5 | Plage d'humidité de travail | 10% à 90% | |||
| 6 | Plage de température de fonctionnement (°C) | -30 ‰ 55 ‰ > 45 °C) | |||
| 7 | Taille de l'armoire (largeur × profondeur × hauteur mm) | (1750 ± 10) × ((1435 ± 10) × ((2392 ± 10) | |||
| 8 | Poids (kg) | 1900 ± 100 | 2225 ± 100 | 2 5 50 ± 100 | |
| 9 | Altitude de travail maximale (m) | 1500 | |||
| 10 | Méthode de refroidissement | Refroidissement par liquide intelligent | |||
| 11 | Extincteur d'incendie | Aérosols de lutte contre les incendies | |||
| 12 | La communication | Éthernet | |||
| 13 | Le protocole | Modbus TCP/IP | |||
| 14 | Connexion | à trois phases, à quatre fils | |||
| 15 | Paramètres du courant alternatif | Puissance nominale de charge et de décharge (kW) | 60 | ||
| 16 | Puissance maximale de charge et de décharge (kW) | 72 (60S 25°C) | |||
| 17 | Courant de charge et de décharge nominale (A) | 87 | |||
| 18 | Voltage nominal du réseau (V) | 400 | |||
| 19 | Plage de tension de réseau admissible (V) | 300 ¥440 | |||
| 20 | Paramètres de courant continu | Voltage de courant continu maximal (V) | 1000 | ||
| 21 | Voltage de courant continu minimum (V) | 150 | |||
| 22 | Plage de fonctionnement de la tension en courant continu (V) | 150 ¥ 1000 | |||
| 23 | Courant maximal côté CC (A) | 180 | |||
Piles prismatiques de grande capacité de 314Ah
| Je ne veux pas. | Nom | Les spécifications | Condition |
| 1 | Capacité de la batterie (Ah) | D'une capacité | 25±2°C 0,5C charge de courant constant à 3,65V, 3,65V charge de tension constante à courant ≤ 0,05C |
| 2 | Voltage de fonctionnement ((V) |
2.5·3.65V @0°C 2.0V ¥3.65V@-20°C |
/ |
| 3 | Résistance interne à courant alternatif de la batterie (mΩ) | ≤ 0,30 mΩ | AC1kHz |
| 4 | Température de charge (°C) | 0 ̊55°C | / |
| 5 | Température de décharge (°C) | -20°55°C | / |
| 6 | Poids de la batterie (kg) | 50,8 ± 0,3 kg | / |
| 7 | Puissance de décharge standard (W) | 502.4W | 25 ± 2°C |
| 8 | Puissance de décharge continue maximale (W) | 502.4W | 25 ± 2°C, SOC ≥ 20% |
| 9 | Taille de la cellule (mm) | 174.1+1.0 /-2.0×7 2+3.0 /-1.0× 207.2±1 mm | / |
Paramètres du module de batterie
| Je ne veux pas. | Nom | Les spécifications | Condition |
| 1 | coLe rôle de l'entreprise | 1P48S | 1P48S |
| 2 | Voltage nominal | 153.6V | / |
| 3 | Plage de tension | 120 ‰ 175,2 V | 2.5V à 3.65V |
| 4 | Énergie nominale | 480,2 kWh | 25°C ± 2,0.5C |
| 5 | Courant de charge et de décharge standard | 157A | / |
| 6 | Courant de charge et de décharge maximal | 201A | / |
| 7 | Méthode d'installation | Type de connecteur | / |
| 8 | Température de charge | 0 ̊55 °C | / |
| 9 | Température de décharge | -20 ̊55 °C | / |
| 10 | Méthode de refroidissement | Refroidissement par liquide | / |
| 11 | Méthodes d'extinction des incendies | Aérosol | |
| 12 | Taille de la boîte de la batterie (profondeur × largeur × hauteur) | 1095±5 / 790±5 / 246±5 mm | / |
| 13 | Poids de la boîte à piles | ≤ 330 kg | / |
1.Design extérieur incurvé unique et performances intérieures puissantes
2.Intégration élevée
Nous avons intégré cinq systèmes dans une seule armoire comme STS, ATS, MPPT, DCDC, pile de chargement EV, pour le rendre adapté à divers environnements d'exploitation tels que PV, générateur diesel, réseau connecté, hors réseau,Chargement électrique.Je suis désolé.
3.Sûr et fiable
Niveau de protection IP 54 à protection contre la poussière, la saleté et les jets d'eau.
C4H niveau anti-corrosion de la boîte extérieure, il peut être largement applicable à des environnements spéciaux comme près de la côte et de l'industrie hautement corrosive.
4.Il est intelligent et amical.
Machine App surveille l'état de fonctionnement du produit et les données de revenus en temps réel.
5.Spécifications multiples(Capacité allant de 96KWh à 144KWh, de 258 à 385KWh) à adaptables aux besoins énergétiques de différents utilisateurs, des microréseaux aux applications industrielles à grande échelle.
Application du projet
Un fabricant expert de batteries LiFePO4 et NCM pour véhicules électriques et système de stockage d'énergie
Soundon New Energy a été créée en 2011, qui est investie par Sound Global (actions: HK00967) et par Sound Environment (SZ000826).est une entreprise engagée dans l'innovation technologique, conception de produits et commercialisation de matériaux de cathodes de batteries, batteries lithium-ion de grande capacité.
Nos produits sont largement utilisés dans la vie publique, les affaires militaires, l'aviation et les transports, l'énergie, la communication et l'information, etc. Soundon a un département de matériaux de cathode lithium-ion,département des batteries lithium-ion et département des véhicules électriques, chaque département est en fonctionnement indépendant.Soundon New Energy a la capacité de produire 50 000 tonnes de NCM et LiFePO4 batterie Matériau cathodique, 6 GWh de batterie lithium-ion haute capacité chaque année.
Soundon est certifié ISO9000-2015, ISO14001-2015 et IATF16949-2016
Notre avantage
Le parc industriel de Soundon couvre une superficie de 2 millions de mètres carrés, avec dix lignes de production automatiques,Toutes les lignes de production ont appliqué des équipements de pointe et des installations de marque célèbre (la plupart des instruments de R & D et de contrôle qualité ont été importés des États-Unis), au Japon et au Royaume-Uni) qui emploient 1 000 travailleurs.
Le laboratoire de test technique est capable d'effectuer des tests indépendamment, de terminer l'analyse physique et chimique, et d'autres projets de test et d'analyse des données avec précision,et émettre un rapport technique soutenu.
En fait, nous sommes très fiers de travailler avec plusieurs entreprises célèbres telles que DANA (USA), SAFT (France), qui sont devenues satisfaites de nos services et de nos produits de haute qualité.
Ressources de R&D
Le laboratoire de test technique est capable d'effectuer des tests indépendamment, de terminer l'analyse physique et chimique, et d'autres projets de test et d'analyse des données avec précision,et émettre un rapport technique soutenu.
Nous avons créé un environnement de recherche et de développement bien organisé.2L'usine est équipée de plus de 200 machines, appareils et équipements de haute technologie.Nous avons progressivement développé pour devenir le principal fabricant de batteries lithium-ion
Introduction de la QC
notre société a obtenu la certification ISO9001-2008,ISO 14001 et ISO/TS16949,Il a appliqué les systèmes ERP financiers et le système de gestion de l'administration moderne et a passé toutes sortes de normes de qualité.
Notre usine dispose d'un système complet de contrôle de la qualité, nous possédons des ensembles autorisés d'instruments d'analyse à haute efficacité et à haute sensibilité.
Tout le monde s'efforce de répondre ou de dépasser les attentes des clients, et vise à améliorer constamment la qualité et le service de notre produit,pour atteindre un niveau beaucoup plus élevé sur différents aspects de l'entreprise à long terme.
Nous avons également mis en place un système de gestion de la qualité bien défini sous la supervision d'inspecteurs de la qualité.
Le système de qualité se compose de cinq parties principales:
1Une formation de qualité
2. Contrôle de qualité entrant
3. Contrôle de la qualité en cours
4Tests de fiabilité
5. Contrôle de qualité sortant
Soundon possède une qualification de produit à grande échelle telle que ISO 9000:2015, norme ISO 140001:2015La plupart des produits de batterie au lithium obtiennent le permis national et de sécurité à l'épreuve des explosions et à l'exportation. comme CE, CB, UN38.3 et RoHS,R100 certification internationale, Soundon vise à être votre partenaire à long terme, assure la qualité du produit, la livraison à temps, prix compétitif et l'équité de l'utilisateur!
Pourquoi nous avoir choisis?
1.L'usine couvre une superficie de 20 000 m22, disposent d'une série d'équipements automatiques et semi-automatiques, la capacité de production a atteint 300 000 pièces / jour.Envoyez votre demande directement à nous
